0 小序
流体流量调理机构是改变流体流量的工具 ，按其调理作用分成两类：
变压调理。用改变压头来调理流量 ，如变速水泵、变速风机等。
节约调理。用改变介质的流动阻力来调理流量 ，如调理阀、挡板等。
变压式调理机构较量重大 ，装备品种较少 ，因此使用规模较少。在给水调理、风量调理等系统中 ，由于镌汰了动力损失 ，能够获得较大经济效果 ，因而常接纳变压式调理机构；在大流量、高压力的场合 ，节约式调理机构事情难题 ，常接纳变压式调理机构。
除此之外 ，大大都调理系统接纳节约式调理机构 ，即调理阀。调理阀有气动和电动两种 ，在中小型电厂中 ，由于调理阀数目有限 ，若是接纳气动方法 ，则应配备一套仪用空压站 ，投资高 ，因而通常接纳电动调理阀。下面就电动调理阀的选择和盘算做简朴先容。
1 电动调理阀的选择
电动调理阀是流量调理系统中很是主要的环节 ，其结构型式、口径和流量特征等选择是否适当 ，直接影响自动调理系统的调理品质和事情清静可靠性。
1.1 电动调理阀结构型式的选择
本文仅就国产电动调理阀结构型式的选择 ，提出如下参考意见：
1) 当工艺系统要求调理阀走漏量�。�<额定容量的0.01%）时 ，首选单座调理阀 ，因其严密性能好。
2) 当调理阀两头差压大时 ，建议选择双座调理阀 ，使之在压差大时比单座调理阀容易开启 ，但弱点是走漏量大。
1.2 电动调理阀流量特征的选择
调理阀的流量特征是指流过调理阀介质的流量与调理阀开度的关系。制造厂提供的是调理阀的理想流量特征 ，即在整个开度规模内阀门前后差压稳固时的流量特征 ，它表征调理阀的特征。
现在生产的调理阀 ，按理想流量特征分为以下四种：
直线流量特征 ，调理阀的流量与开度成线性关系；
等百分比（对数）流量特征 ，调理阀单位行程的转变所引起的流量转变与此点的流量成正比关系；
快开流量特征 ，这种流量特征在小开度时流量已很大 ，开度增大时流量很快抵达最大；
抛物线流量特征 ，调理阀单位行程的转变所引起的流量转变与此点的流量平方根成正比关系。
由于抛物线很靠近于等百分比 ，而快开只用于开/关控制 ，以是现实上作为节约调理的只有直线特征和等百分比特征的两种调理阀。
关于一样平常调理系统 ，希望在小负荷时调理阀放大系数小一些 ，以免过协调振荡 ，而在大负荷时调理阀放大系数大一些 ，以是关于负荷波动较大的系统宜选择具有等百分比特征的调理阀。
2 调理阀口径的盘算
调理阀口径的选择 ，首先凭证生产历程需要的流量Q和调理阀前后压差ΔP盘算出调理阀的公称流通能力C（或 Kv）。然后从产品系列中选择响应口径的调理阀。所谓公称流通能力C就是当调理阀全开 ，阀前后压差为0.1MPa ，流体重度为1g/cm3 时 ，每小时流过调理阀的流量 ，以m3/h或t/h计。流通能力的盘算公式拜见图 1。关于高粘度液体应凭证雷诺数修正粘度系数 ，因中小型电厂少少遇到 ，本文从略。

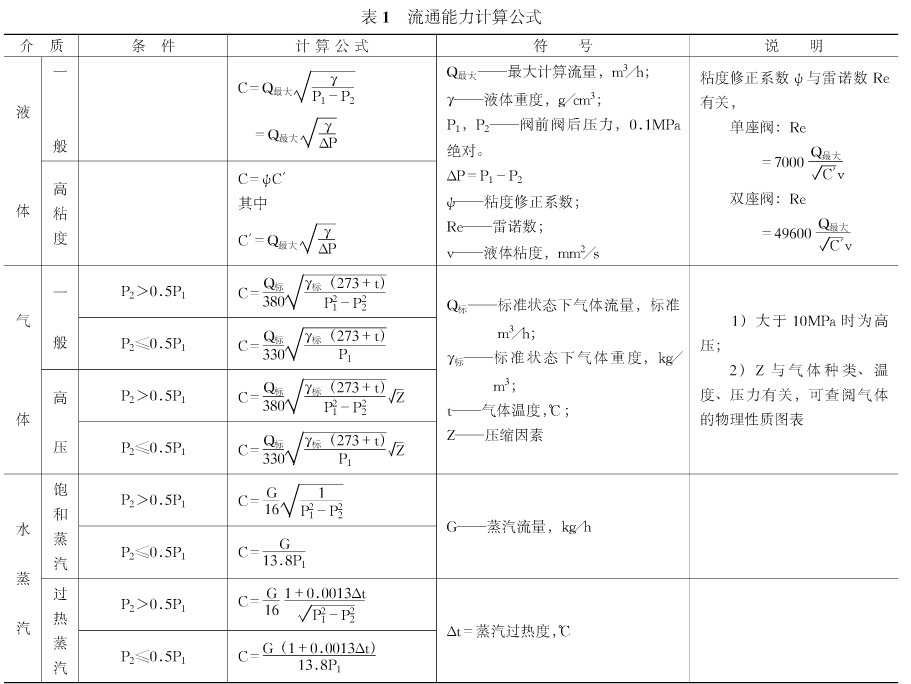

图 1 调理阀流通能力盘算公式
3 盘算实例
以某高新区热电厂高压加热器疏水调理阀为例 ，其工艺管径为D108×4 ，介质为水 ，最大流量为22t/h ，介质温度为200℃ ，事情压力为1.5MPa ，阀前压力为1.5MPa ，阀后压力为1.0MPa。
水为一样平常液体 ，其公称流通能力为C=9.84；应选择DN32 的双座调理阀。
4 结语
在中小型电厂设计中 ，最常见的就是一样平常液体和过热蒸汽的调理阀的选择和口径盘算。主要运用于除氧器压力与水位调理阀、高压加热器疏水调理阀和凝汽器补水调理阀的选择上。当走漏量要求很小时 ，应选用单座调理阀；而调理阀两头差压较大或严密性要求不高时 ，可选用双座调理阀。通常盘算后的调理阀通径比管道的通径小 ，因而需要在调理阀两头配上巨细头。
