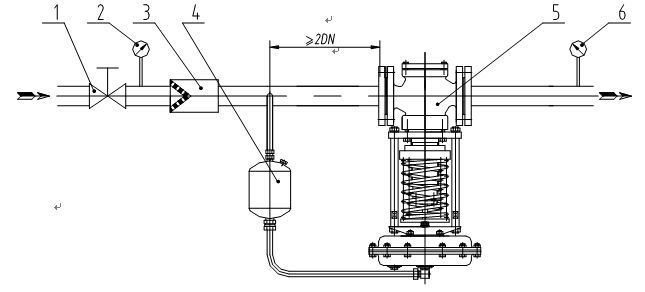

自力式调理阀装置图

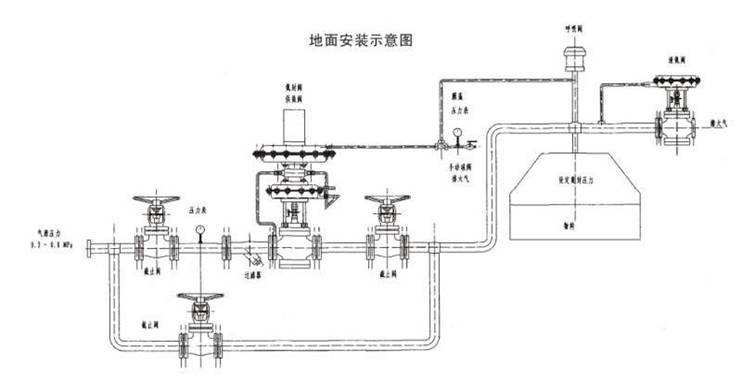

自力式调理阀地面装置图
自力式调理阀的装置与调试
一、带指挥器型调压原理
指挥器操作型自力式压力调理阀无需外加能源 ，使用被调介质自身压力作为动力源 ，引入指挥器以控制主阀的阀芯位置来改变阀门的介质流量 ，使阀后压力坚持恒定。介质由阀体上箭头偏向流经阀体 ，上游压力P1经由滤减压阀进入指挥器B室作为驱动源使用。受控的下游压力P2经到茏鬈传送到指挥检测室A ，并在此转换成定位力。当下游压力升高或降低时 ，使指挥器阀芯位移 ，气源进入C ，使调压阀趋向开启或关闭 ，从而抵达减压、稳压的目的。
二、装置注重事项：
1、阀门装置偏向与流向一定要包管一致。
2、阀门使用工艺参数一定要与名牌一致。
3、管道内要求介质清洁 ，无粉尘 ，坚硬的颗粒。
三、调试
1、缓慢翻开阀前手动阻止阀 ，并视察阀后管道压力表 ，审查压力是否在阀门设计值内。（注：瞬间翻开阀前控制阀门）
2、如阀后压力与设计值一致 ，无需调试。
3、如阀后压力不在工艺值规模内 ，首先翻开防雨罩 ，调解蝴蝶螺母。（顺时针调理 ，阀后压力增大 ，反之减小。）
4、如阀门有震荡或压力不稳固。先视察减压阀压力 ，是否在2-2.5kg规模内。
5、如不在2-2.5kg规模内 ，调理减压阀使值落在以上规模内。
6、若是震荡 ，翻开限流阀防雨罩 ，松开拼紧螺母 ，顺时针转动限流阀芯螺杆究竟后再逆时针转动一周 ，再视察阀门是否震荡。
7、调试完毕后 ，将拼紧螺母拼紧。
